Kako lahko najlonski kolesni kabelski ozemljitveni valj naredi podzemno namestitev kabla varnejšo in učinkovitejšo

Povzetek članka:Podzemna napeljava kablov zahteva več kot samo usposobljene tehnike in visokokakovostne kable. Pravilna podporna oprema lahko pomembno vpliva na učinkovitost vlečenja, zaščito kablov in varnost namestitve. AOzemljitveni valj z najlonskim kolesomzagotavlja gladko, nadzorovano pot za podzemne napajalne kable, zlasti ko morajo kabli potekati skozi ravne odseke, ovinke in vogale jarkov. Ti valji, zasnovani za vodenje in podporo kablov, pomagajo zmanjšati trenje, preprečiti neporavnanost kabla in zaščititi površine kabla med namestitvijo. Ta priročnik pojasnjuje, kako delujejo ozemljitveni valji za kabel iz najlonskih koles, kako izbrati pravi model in zakaj so pomemben del profesionalne podzemne napeljave kablov.

Kazalo

• Zakaj podzemna napeljava kablov potrebuje zemeljske valje?
• Kaj je ozemljitveni valj za kabel z najlonskim kolesom?
• Katere so ključne lastnosti talnih valjev za kable iz najlonskega kolesa?
• Katere tehnične specifikacije naj kupci upoštevajo?
• Kje se uporabljajo ozemljitveni valji za najlonske kable?
• Kako izbrati pravi ozemljitveni valj za kabel?
• Kako ti valji izboljšajo namestitev kablov?
• Kako lahko vzdržujete ozemljitvene valje za kable?
• Pogosto zastavljena vprašanja
• Zaključek

Zakaj podzemna napeljava kablov potrebuje zemeljske valje?

Podzemni napajalni kabli so lahko težki, prožni in jih je med namestitvijo težko nadzorovati. Ko kabel vlečete neposredno po površini tal ali jarka, lahko trenje in nenadzorovan stik povečata upor pri vlečenju in ustvarita nepotrebno obremenitev na plašču kabla.

Tukaj je aOzemljitveni valj z najlonskim kolesompostane dragocena. Namesto da bi dovolil, da se kabel vleče neposredno po betonu, zemlji, gramozu ali drugih površinah, valj zagotavlja nadzorovano kotalno pot. Pri ovinkih in spremembah smeri tudi pravilno nameščeni valji pomagajo ohranjati predvideno traso kabla.

Profesionalni napeljavi kablov lahko koristijo valji, ker pomagajo:

• Napeljite kable po načrtovani trasi namestitve.
• Zmanjšajte neposredni stik med kablom in površino tal.
• Zmanjšajte trenje med vlečenjem kabla.
• Zmanjšajte možnost zdrsa kabla ali premikanja izven poti jarka.
• Podprite kable na ravnih delih in vogalih.
• Izboljšajte splošno doslednost namestitve in varnost na delovišču.

LingkaiPodatki o izdelku posebej opisujejo najlonske kolesne valje za ozemljitev kablov kot opremo za vodenje in podporo kablov, zlasti na ovinkih, kjer je stabilnost kabla pomembna.

Kaj je ozemljitveni valj za kabel z najlonskim kolesom?

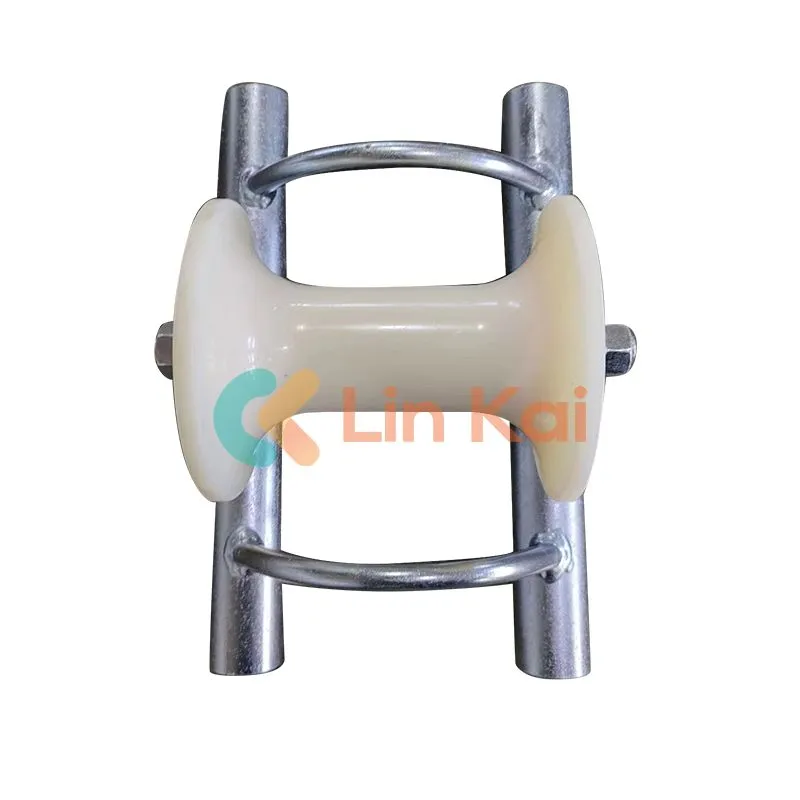

Ozemljitveni valj za kabel iz najlonskega kolesa je orodje za namestitev kablov, zasnovano za podporo in vodenje podzemnih kablov, medtem ko jih vlečete na svoje mesto. Na splošno je sestavljen iz podpornega okvirja, valja ali vrvenice, gredi in ležajnega sklopa.

Najlonsko kolo je še posebej uporabno, ker zagotavlja gladko kontaktno površino za kabel. Med vlečenjem kabla se kolo vrti, ko se kabel premika, kar pomaga kablu potovati po namestitveni poti, namesto da nenehno drsi proti tlom.

Glede na konfiguracijo namestitve je mogoče uporabiti različne oblike valjev. Ravni valji so primerni za relativno direktne kablovske trase, kotni valji pa so namenjeni za polaganje kablov na vogalih jarkov.

V skladu s specifikacijami izdelkov Lingkai obseg valjev za ozemljitev kablov vključuje ravne konfiguracije in kotne valje z modeli, zasnovanimi za kable do približno Ø200 mm. Valji so nameščeni na ležajih, okvirji pa so izdelani iz pocinkanega jekla.

Katere so ključne lastnosti talnih valjev za kable iz najlonskega kolesa?

1. Gladka najlonska kontaktna površina

Najlonsko kolo ustvarja kotalno kontaktno površino med kablom in instalacijsko opremo. To pomaga voditi kabel, hkrati pa zmanjša nepotrebno vlečenje po grobih površinah.

2. Valji, nameščeni na ležaje

Ležaji omogočajo, da se snopi vrtijo med premikanjem kabla. Ta oblika podpira bolj gladko gibanje kabla in lahko pomaga zmanjšati upor med namestitvijo.

3. Pocinkano jekleno ogrodje

Okvir iz pocinkanega jekla zagotavlja praktično strukturno rešitev za zahtevna okolja namestitve. Namestitev kablov pogosto poteka na prostem, v jarkih ali na gradbiščih, kjer lahko oprema naleti na vlago, prah in mehansko ravnanje.

4. Več konfiguracij

Različni premeri kablov in namestitvene poti zahtevajo različne dimenzije valjev. Razpoložljive konfiguracije vključujejo modele z najlonskimi ali aluminijastimi valji in različnimi konstrukcijami okvirjev.

5. Podpora za podzemne kable velikega premera

Lingkai navaja, da se njegovi najlonski kolesni ozemljitveni valji za kable lahko uporabljajo za podzemno postavitev napajalnih kablov do Ø200 mm, čeprav je treba ustrezen model izbrati glede na dejanski premer kabla in pogoje namestitve.

Katere tehnične specifikacije naj kupci upoštevajo?

Izbira kabelskega valja samo na podlagi videza lahko privede do neprimerne namestitve. Profesionalni kupci bi morali oceniti premer kabla, delovno obremenitev, konstrukcijo okvirja, material kolesa, konfiguracijo valjev in pogoje na mestu.

Naslednji primeri temeljijo na specifikacijah, objavljenih za Lingkaijev niz ravnih kabelskih valjev:

Te specifikacije kažejo, zakaj je izbira modela pomembna. Valj, zasnovan za manjši kabel, se ne sme samodejno uporabiti za večji ali težji kabel. Kupci morajo nazivno delovno obremenitev valja in razpon premera kabla uskladiti z dejanskimi zahtevami projekta.

Kje se uporabljajo ozemljitveni valji za najlonske kable?

Ozemljitveni valji za najlonske kolesne kable so povezani predvsem s podzemno napeljavo električnih kablov. Postavite jih lahko vzdolž kabelskih poti, da zagotovijo neprekinjeno podporo, medtem ko se kabel vleče iz koluta proti končnemu položaju.

Tipične aplikacije vključujejo:

• Podzemna napeljava napajalnega kabla:Nosilni kabli, ko jih vlečejo skozi jarke.
• Projekti komunalne infrastrukture:Pomoč ekipam za montažo pri nadzoru kablov vzdolž načrtovanih podzemnih poti.
• Industrijski električni projekti:Podpora težkih kablov med gradnjo naprav in objektov.
• Montaža kota jarka:Uporaba kotnih valjev za vodenje kablov okoli sprememb smeri.
• Projekti kablov velikega premera:Izbira ustreznih modelov valjev za kable, ki se približujejo območju Ø200 mm.

Za vogalne instalacije Lingkai navaja namenske modele vogalnih valjev za kable z delovnimi obremenitvami od 8 kN do 10 kN in velikostmi kablov od ≤Ø80 mm do ≤Ø150 mm.

Kako izbrati pravi ozemljitveni valj za kabel?

Praktičen postopek izbire bi se moral začeti s kablom in ne z valjem. Pred nakupom morajo monterske ekipe zbrati ključne parametre projekta in jih primerjati s specifikacijami proizvajalca.

1. korak: potrdite premer kabla

Izmerite ali potrdite zunanji premer kabla. To je eden najpomembnejših parametrov, saj mora valj zagotavljati ustrezno podporo, ne da bi omejeval gibanje kabla.

2. korak: Preverite težo kabla in pogoje vlečenja

Težki kabli lahko povzročijo znatno mehansko obremenitev med vlečenjem. Izbrani valj mora imeti zadostno nosilnost glede na pogoje vgradnje.

3. korak: Prepoznajte ravne in vogalne dele

Ravna trasa kabla in oster vogal jarka ne zahtevata nujno enake konfiguracije valjev. Uporabite ravne valje za ravne odseke in ustrezne kotne valje, kjer kabel spreminja smer.

4. korak: Razmislite o namestitvenem okolju

Projekti na prostem, gradbišča in podzemni jarki lahko izpostavijo opremo umazaniji in vlagi. Robustna konstrukcija okvirja in ustrezna razporeditev ležajev lahko podpirata zanesljivo delovanje.

5. korak: Primerjajte skupne zahteve projekta

Pri velikih projektih bi morali kupci upoštevati število potrebnih valjev, dolžino kablovske poti, razmik, količino vogalov, transportne zahteve in urnik namestitve, namesto da bi ocenili samo ceno na enoto.

Kako ti valji izboljšajo namestitev kablov?

Vrednost talnega valja za kabel iz najlonskega kolesa presega preprosto podporo kabla. Pravilno nameščeni valji lahko prispevajo k bolj nadzorovanemu postopku namestitve.

V praksi je cilj ustvariti nadzorovano pot kabla od koluta do končne namestitve. Pravilna namestitev valjev lahko naredi operacijo vlečenja bolj predvidljivo in enostavnejšo za osebje, ki izvaja montažo.

Kako lahko vzdržujete ozemljitvene valje za kable?

Čeprav so kabelski valji razmeroma enostavna mehanska orodja, lahko rutinski pregledi pomagajo ohraniti njihovo učinkovitost pri ponavljajočih se projektih.

• Pred vsako večjo namestitvijo preverite najlonska kolesa.
• Preverite ležaje glede nenormalnega upora ali nenavadnega hrupa.
• Preglejte okvir glede deformacij ali vidnih poškodb.
• Odstranite umazanijo, blato in smeti z gibljivih komponent.
• Preverite, ali se valj prosto vrti, preden začnete vleči kabel.
• Ne prekoračite navedene delovne obremenitve.
• Zamenjajte poškodovane komponente, preden valj vrnete v obratovanje.

Zahteve glede vzdrževanja se lahko razlikujejo glede na delovno frekvenco, pogoje na lokaciji, težo kabla in prakse ravnanja. Osnovni pregled pred uporabo je še posebej pomemben pred dolgim ​​vlečenjem kabla.

Pogosta vprašanja o ozemljitvenih valjih za kable iz najlonskega kolesa

1. Za kaj se uporablja ozemljitveni valj z najlonskim kolesom?

Uporablja se za vodenje in podporo podzemnih kablov med namestitvijo. Valj zagotavlja nadzorovano kotalno pot, ki pomaga zmanjšati neposredni stik kabla s tlemi in podpira poravnavo kabla.

2. Kakšen premer kabla lahko sprejmejo Lingkaijevi valji?

Objavljene specifikacije podjetja Lingkai kažejo, da se lahko njegova ponudba ozemljitvenih valjev za kable iz najlonskega kolesa uporablja za podzemne električne kable do približno Ø200 mm. Pravilni model je treba izbrati glede na premer kabla in zahteve projekta.

3. Ali so najlonski valji primerni za težke podzemne kable?

Primerni so lahko, če ima izbrani model ustrezno delovno obremenitev in zmogljivost kabla. Nekateri navedeni ravni črtni modeli imajo delovno obremenitev 10 kN, vendar morajo kupci pred izbiro vedno preveriti dejanske pogoje projektne obremenitve.

4. Kakšna je razlika med ravnimi in kotnimi kabelskimi valji?

Ravni valji so zasnovani predvsem za relativno neposredne kablovske poti, medtem ko so kotni valji namenjeni podpori in vodenju kablov okoli vogalov jarkov ali sprememb smeri.

5. Zakaj se v kabelskih valjih uporabljajo ležaji?

Ležaji omogočajo vrtenje valja ali vrvenice med premikanjem kabla. To podpira bolj gladko gibanje kabla in pomaga zmanjšati upor med vlečenjem.

6. Kateri material je uporabljen za valjčni okvir?

Lingkai navaja, da so okvirji njegovih kabelskih valjev izdelani iz pocinkanega jekla. Različni modeli lahko uporabljajo različne konstrukcije okvirja, vključno z okvirjem iz litega aluminija, podnožjem iz jeklene plošče in okvirjem iz jeklenih cevi.

Zaključek

Zanesljiv postopek podzemne napeljave kabla je odvisen od nadzora gibanja kabla od začetka vlečenja do končne namestitve. Pravilno izbranaOzemljitveni valj z najlonskim kolesomlahko zagotovi vodenje, podporo in kotalni kontakt, ki je potreben za bolj nadzorovano in učinkovito namestitev kablov.

Za profesionalne kupce so najpomembnejši vidiki premer kabla, delovna obremenitev, konfiguracija valjev, pot namestitve, zahteve vogalov, konstrukcija okvirja in splošni pogoji projekta. Z modeli, zasnovanimi za različne velikosti kablov in konfiguracije namestitve, Lingkai zagotavlja praktične rešitve za projekte podzemne napeljave kablov. Če nabavljate kabelske valje za komunalne, industrijske, infrastrukturne ali električne inštalacije, raziščite ponudbo talnih valjev za kable iz najlonskega kolesa inkontaktirajte nasza izbiro modela, tehnične specifikacije in primerno ponudbo za vaš projekt.
