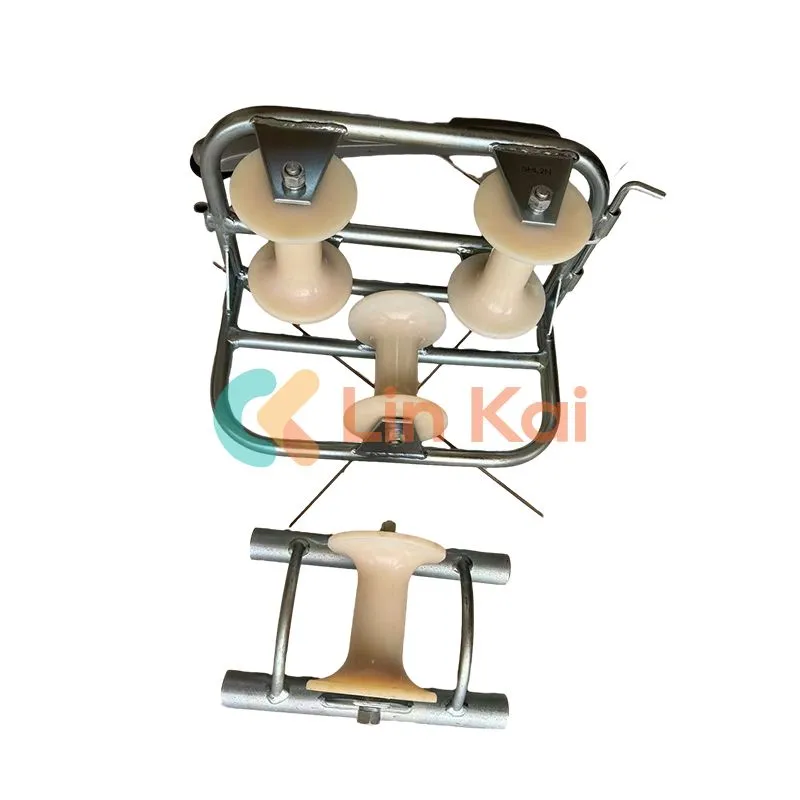

Valj za polaganje kablov

Valji za polaganje kablov (znani tudi kot valji za vodila kablov ali valji za ozemljitev kablov iz najlonskega kolesa), ki jih proizvaja Ningbo Lingkai, Kitajska, so pomembna oprema v sistemu za namestitev kablov. Valji za polaganje kablov lahko znatno zmanjšajo napetost kabla v območju upogibanja ali obračanja in zaščitijo kabelski sklop pred poškodbami. Ti valji za polaganje kablov so izdelani iz trpežnih materialov in se lahko prilagodijo različnim okoljem, vključno z notranjimi in zunanjimi, visokimi in nizkimi temperaturami ter težkimi delovnimi pogoji, kar zagotavlja zanesljivost in stabilnost polaganja kablov.

Pošlji povpraševanje

Opis izdelka

Valj za polaganje kablov, izdelan v proizvajalcu China Ningbo Lingkai, znan tudi kot valj za vodilo kabla ali ozemljitveni valj za kabel iz najlonskega kolesa, je bistvena naprava, ki se uporablja v sistemih za napeljavo kablov in opravlja različne pomembne funkcije. Te funkcije so podrobno opisane spodaj:

1. Zmanjšajte napetost kabla: Ena od primarnih funkcij valja za polaganje kabla je zmanjšati napetost kabla na območjih, kjer so ovinki ali spremembe smeri kablovske poti. Ko je ustrezno podprt, lahko valj za polaganje kablov pomaga zmanjšati obremenitev na komponentah kabla in prepreči njihovo poškodbo zaradi prekomerne napetosti.

2. Preprečite obrabo kabla: valj za polaganje kabla je zasnovan z gladkimi površinami, ki pomagajo zmanjšati trenje med kablom in valjem, preprečujejo obrabo površine in podaljšujejo življenjsko dobo kabla.

3. Vzdrževanje napeljave kablov: Valj za polaganje kablov pomaga ohranjati orientacijo in celotno strukturo kabelskega sistema, zagotavlja njegovo stabilnost in zanesljivost, tako da drži kable v določeni smeri in preprečuje, da bi se zapletli ali premaknili.

4. Prilagoditev različnim okoljem: Valji za polaganje kablov so običajno izdelani iz trpežnih materialov, ki jim omogočajo zanesljivo delovanje v najrazličnejših okoljih. Ta okolja lahko vključujejo notranje ali zunanje nastavitve, visoke ali nizke temperature in druga težka okolja delovanja.

Straight Line kabelski valj za polaganje kablov pod zemljo

št. artikla	Model	Delovna obremenitev (KN)	Premer kabla (mm)	Konstrukcija kabelskega valja	Teža (kg)
21171	SHL1	10	Φ150	Litje aluminijastega okvirja Aluminijasti valj	5.4
21172	SHL1N	10	Φ150	Najlonski valj iz litega aluminijastega okvirja	3.6
21181	SHL1B	10	Φ160	Aluminijast valj iz jeklene plošče	5.5
21182	SHL1BN	10	Φ150	Najlonski valj iz jeklene plošče	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Aluminijast valj okvirja iz jeklenih cevi	5.1
21192	SHL1GN	10	Φ150	Najlonski valj okvirja iz jeklenih cevi	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Jeklene cevi z dolgimi nogami, aluminijast valj	9.4
21202	SHLG1N	10	Φ150	Najlonski valj z dolgimi nogami iz jeklenih cevi	7.8

Opomba: Valji se uporabljajo za vgradnjo različnih podzemnih napajalnih kablov do premera Ø200 mm, izberite ustrezen valj glede na velikost kabla.

Vsi koluti so nameščeni na ležajih. Okvir je izdelan iz pocinkanega jekla.

Kotni valji za kable

št. artikla	Model	Delovna obremenitev (KN)	Velikost kablov (mm)	Teža (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
